Дизельный компрессор Atlas Copco XRV 946

Дизельный компрессор Atlas Copco XRV 946 Компрессорная станция Атлас Копко XRV 946 представляет собой систему из двух блоков компрессор + дизельный двигатель, каждый из которых имеет собственные системы управления и подачи топлива, блоки могут работать как совместно, так и независимо друг от друга. Модель с давлением 25 бар и производительностью 56,1 м3/мин в контейнерном исполнении предназначена для эксплуатации на морских платформах для снабжения сжатым воздухом различного оборудования.

Описание
Характеристрика

Особености и преимущества

Дизельный компрессор Атлас Копко XAH 1066

Контейнерное исполнение

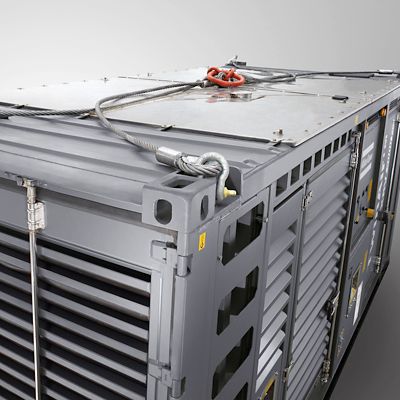

Компрессорная станция размещена в 20-ти футовом контейнере, имеющем стандартные габариты и специальное исполнение с дополнительным многослойным защитным покрытием для эксплуатации в суровых условиях. Для удобства разгрузо-погрузочных работ предусмотрены пазы под погрузчик и крепления для строп крана.

Системы управления и контроля

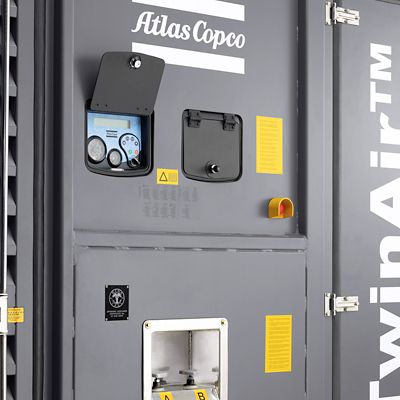

Управление осуществляется пневмоэлектрической системой, реагирующей на изменение рабочего давления в ресивере, которая дает команду на изменение числа оборотов двигателя и регулирует положение входного клапана. Данные о работе компрессоров выводятся на дисплеи панелей управления, где также имеется главный манометр и указатель уровня топлива.

Удобство обслуживания

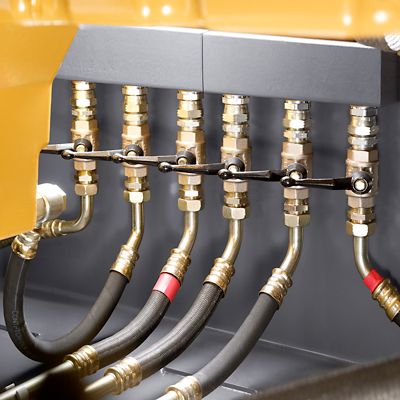

Для удобного доступа к обслуживаемым узлам станции предусмотрены сервисные дверцы, которые широко открываются. Краны слива рабочих жидкостей — масло компрессора и двигателя, охлаждающая жидкость двигателя — выведены с торцевой стороны. Предусмотрена возможность промывки и очистки топливного бака. Автономность системы позволяет работать до 11 часов на полной загрузке, при необходимости автономность может быть увеличена за счет подключения к внешнему топливному баку через специальные подключения.

Варианты исполнения и опции

"зимний пакет" для изельного компрессора Atlas Copco XAH 1066

Система «зимний пакет» - уверенный запуск в зимний период

Для гарантированного запуска компрессора при низкой температуре используется система «зимний пакет»: термостат на контуре компрессорного масла, синтетическое компрессорное и моторное масло, аккумуляторная батарея увеличенной емкости, усиленный корпус маслосепаратора и разгрузочный клапан.

Дизельный компрессор Atlas Copco XAH 1066 с охладителем-влагоотделителем

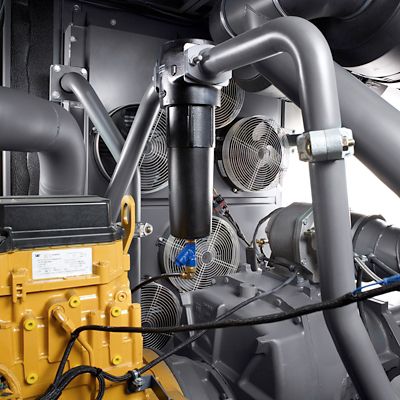

Охладитель-влагоотделитель (опции подготовки воздуха)

Оснащение компрессора охладителем-влагоотделителем позволяет получить более сухой воздух, который требуется для эффективной работы подключаемого оборудования. Слив конденсата происходит автоматически и не требует большого внимания. Обводной клапан защитит охладитель от замерзания при минусовых температурах окружающей среды.

Рабочее давление, бар	25
Производительность, м3/мин	56,1
Количество компрессорных элементов	2
Количество ступеней сжатия, шт.	2
Емкость масляной системы, л	150
Мощность шума по 2000/14 ЕС, дБ(А)	111
Количество постов большого диаметра, шт.	2
Максимальная температура окружающей среды, °C	50 °C

Двигатель

Производитель двигателя	Caterpillar
Количество двигателей, шт.	2
Модель	С13
Нормы по выхлопу	Tier III
Число цилиндров, шт.	6
Мощность, кВт	328x2
Число оборотов максимум, об./мин	1 600
Число оборотов минимум, об./мин	1 200
Расход топлива на максимальной мощности, кг/ч	129
Удельный расход топлива, г/ч	38,28
Тип системы охлаждения	жидкостная
Емкость топливного бака, л	1800

Габариты и вес

Длина, мм	6060
Ширина, мм	2440
Высота, мм	2590
Масса рабочая, кг	15 000

Группа

Рабочее давление, бар	25 bar(a)
Производительность, м3/мин	35-65
